Fiche technique

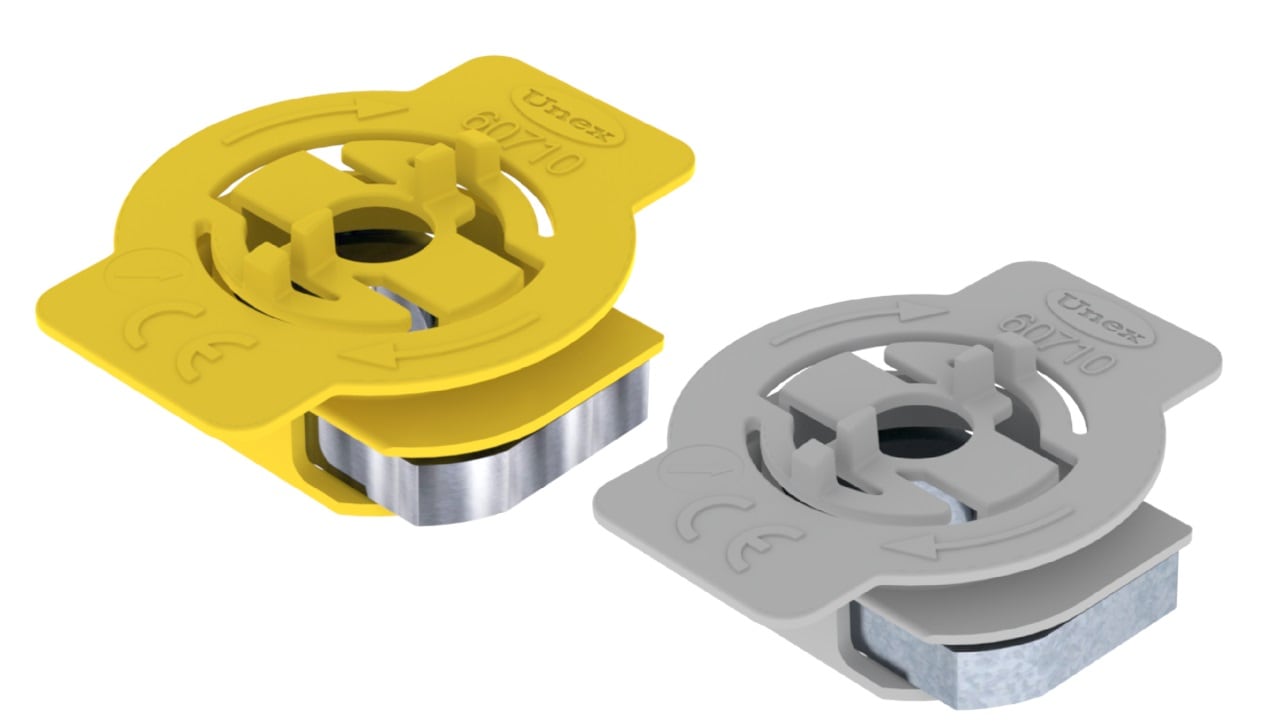

Ecrou rail avec ressort
Description
Utilisation
- Ecrou pour rail pour installations intérieures et extérieures.
- Pour la fixation directe ou au moyen d'un support, des systèmes de chemins de câbles et des systèmes d'échelles à câbles.
Avantages
- Ecrou pour rail "prêt à monter".
- Le ressort plastique permet à l'écrou de s'adapter aux deux hauteurs de rails isolants Unex.
- Résistance à la corrosion (voir les caractéristiques déclarées s/EN 61537).
- Marquage CE s/ EN 61537, norme européenne équivalente à la norme internationale IEC 61537.
- Disponibilité immédiate depuis notre centre logistique, stock complet de toutes les références.
Conception
- Mise en oeuvre simple et rapide.
- Disponible en versions -A4 (enveloppe jaune) et -C6 (enveloppe grise). L'enveloppe thermoplastique est fabriquée en U48X.
- Compatible avec le rail isolant gamme 60 en U48X.
- Compatible avec le support lesté gamme 60 en U48X.
- Compatible avec les rails métalliques de type STRUT s/norme BS 6946.
Instructions de montage
- Afin de respecter les caractéristiques définies dans ce document, l'installation doit être effectuée conformément aux instructions de montage fournies dans l'emballage principal du produit et également disponibles sur le site internet www.unex.fr.
Constitution du produit
- Matière première: Ecrou pour rail en acier inoxydable AISI 316 -A4 (réf. 60710-A4). Enveloppe plastique en U48X jaune.
Ecrou pour rail en acier galvanisé classe C6 s/EN61537 (réf. 60710-C6). Enveloppe plastique en U48X gris. - Contenu en halogènes s/ EN 50642: Sans Halogènes.
- Contenu en silicone: Sans silicone (<0,01%)(1)
- Conformité Directive RoHS II: Conforme
Caractéristiques
|
EN 61537 : 2007 (IEC 61537 : 2006) Norme internationale de chemins de câbles et d'échelles à câbles
|
|
|---|---|
|
Température min./max. de transport, stockage, installation et utilisation
|
-20 ºC à +90 ºC.
|
|
Propriétés électriques
|
|
|
Résistance à la propagation de la flamme s/ EN 60695-11-2 : 2003(2)
|
Non propagateur de la flamme.
|
|
Recouvrement
|
|
|
Dimensions disponibles - Métriques [mm]
|
réf. 60710-A4 et 60710-C6 : M8
|
|
Résistance à la flexion maximale de l'écrou monté sur un massif métallique.
|
Réf. 60710-A4, 60710-C6 : 500 kg
|
|
Essai au fil incandescent s/ EN 60695-2-11 : 2001(2)
|
Degré de sévérité 960ºC.
|
|
Comportement face à la corrosion humide et saline
|
|
|
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
|
|
|---|---|
|
Résistance au glissement - §8.1 - Slip
|
Ecrou pour rail gamme 60 monté sur rails réf. 60202-48 et 60204-48 : 18 kg (avec couple de serrage 10 Nm)
|
|
Résistance à l'extraction - § 8.2 - Pull out
|
Ecrou pour rail gamme 60 monté sur rails réf. 60202-48 et 60204-48 : 76 kg (avec couple de serrage 10 Nm)
|
Caractéristiques
EN 61537 : 2007 (IEC 61537 : 2006) Norme internationale de chemins de câbles et d'échelles à câbles
Température min./max. de transport, stockage, installation et utilisation:
-20 ºC à +90 ºC.
Propriétés électriques:
- Métallique.
- Sans continuité électrique.
- Conducteur.
Résistance à la propagation de la flamme s/ EN 60695-11-2 : 2003:(2)
Non propagateur de la flamme.
Recouvrement:
- Réf. 60710-A4 sans recouvrement.
- Réf. 60710-C6 avec recouvrement métallique équivalent à la classe 6 s/EN 61537.
Dimensions disponibles - Métriques [mm]:
réf. 60710-A4 et 60710-C6 : M8
Résistance à la flexion maximale de l'écrou monté sur un massif métallique.:
Réf. 60710-A4, 60710-C6 : 500 kg
Essai au fil incandescent s/ EN 60695-2-11 : 2001:(2)
Degré de sévérité 960ºC.
Comportement face à la corrosion humide et saline:
- Réf. 60710-A4 : Classe 9B. Acier inoxydable AISI 316 -A4. Enveloppe plastique en U48X : Naturellement résistant à la corrosion. Pas d'essais précisés.
- Réf. 60710-C6 : Classe 6. Acier galvanisé équivalent classe C6 avec 550h de brouillard salin s/ISO 9227. Enveloppe plastique en U48X : Naturellement résistant à la corrosion. Pas d'essais précisés.
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
Résistance au glissement - §8.1 - Slip:
Ecrou pour rail gamme 60 monté sur rails réf. 60202-48 et 60204-48 : 18 kg (avec couple de serrage 10 Nm)
Résistance à l'extraction - § 8.2 - Pull out:
Ecrou pour rail gamme 60 monté sur rails réf. 60202-48 et 60204-48 : 76 kg (avec couple de serrage 10 Nm)
Caractéristiques constructives et fonctionnelles
- Charge pratique de sécurité (CPS): Les éléments de support doivent être conformes à la norme EN 61537 : 2007 et doivent résister au moins aux charges norminales maximales des systèmes de chemins de câbles et d'échelles à câbles correspondantes.
- Conditionnement du produit: Produit parfaitement emballé et clairement identifié.
Règlementation obligatoire
|
Conformes aux exigences de la Directive Européenne 2014/35/UE
|
|
|---|---|
|
Marquage CE
|
Ecrou pour rail gamme 60. Conforme à la norme EN 61537 : 2007.
|
Règlementation obligatoire
Conformes aux exigences de la Directive Européenne 2014/35/UE
Marquage CE:
Ecrou pour rail gamme 60. Conforme à la norme EN 61537 : 2007.
Caractéristiques de la matière première U48X
- Matière première de base: Composant thermoplastique 100 % recyclé sans halogène (3)
- Contenu en halogènes s/EN 50642: 2018: Halogen free
- Contenu en silicone: <0,01% (1)
- Contenu en phtalates s/ASTM D2124-99 : 2004: <0,01% (1)
- Rigidité diélectrique s/IEC 60243-1:2013:
18±5 kV/mm
Epaisseur éprouvette 2,0 mm. - Classement de comportement au feu s/NF F 16-101 : 1998: Classe F2
- Essais d'inflammabilité UL des matières plastiques s/ANSI/UL 94 : 1990:
Degré UL94: V0
Epaisseur éprouvette 3,2 mm - L.O.I. Indice d'oxygène s/EN ISO 4589 : 1999:
(Concentration %) =32±3
Epaisseur éprouvette 3,2 mm - Coefficient de dilatation linéaire: 0,07 mm/°C m. (4)
- Comportement face aux agents chimiques:
Il résiste à l’attaque de la plupart des :
- Huiles (minérales, végétales et paraffines)
- Acides dilués
- Acides gras
- Alcools
- Carbonates, phosphates, nitrates, sulfates et autres solutions salines
- Hydrocarbures aliphatiques
- Hydroxydes dilués
Toutefois, il est attaqué par la plupart des :
- Amines
- Cétones
- Phénols
- Hydrocarbures aromatiques (4)
Notes
1. Limite de détection pour la technique analytique appliquée.
2. Essai réalisé selon les prescriptions de la norme EN 61537 : 2007 / IEC 61537 : 2006
3. Valeur correspondant aux 5 dernières années, sous réserve de disponibilité.
4. Les caractéristiques fournies se basent sur des essais ponctuels sur la matière première utilisée pour la fabrication de nos produits ou reflètent les valeurs généralement acceptées dans la pratique par les fabricants de matière première et que nous fournissons uniquement à titre informatif.
