Technische Angaben

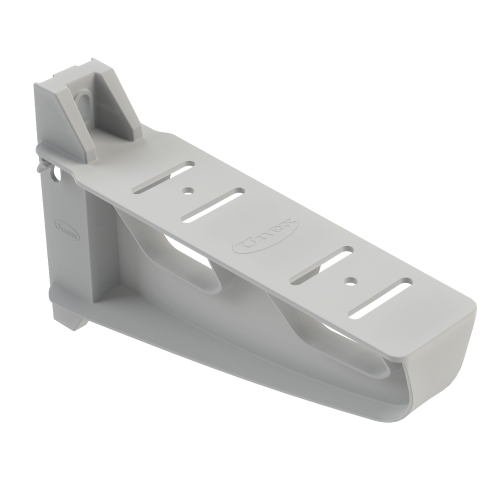

Isolierender Ausleger 60 aus
halogenfrei
Beschreibung
Anwendung
- Isolierender Ausleger für Installationen im Innen- und Außenbereich
- Für die Befestigung von Kabelrinne 66 und Kabelleiter 67
- Für die Befestigung an die Wand von Kabelrinnen 66 und Kabelleitern 67 mittels Tragschiene 60 oder der isolierendem U-Profils
- Für die Befestigung an die Wand oder Decke von Kabelrinnen 66 und Kabelleitern 67 mittels U- und Omega-Profil
Vorteile
- Leichter Ausleger. Einfach zu installieren und in der Höhe zu verstellen
- Einfacher Zugang zu den Schrauben für die Befestigung an die Wand sowie zu den Schrauben zur Befestigung der Kabelrinne 66 oder Kabelleiter 67 an den Ausleger
- Verfügt über Löcher zur kombinierten Montage von 2 Kabelrinnen oder 2 Kabelleitern.
- Korrosionsbeständig (aus U48X hergestellt)
- CE-Zeichen gemäß EN 61537
- Unverzügliche Verfügbarkeit aus unserem Logistikzentrum dank eines vollständigen Bestands aller Artikelnummern
Design
- Sichere, einfache und schnelle Montage
- Kompatibel mit U-Profil aus U23X
- Kompatibel mit U- und Omega-Profil aus Stahl
- Kompatibel mit Isolierender Tragschiene 60 aus U48X
- Kompatibel mit Schiene aus Metall gemäß BS 6946
Montageanleitungen
- Um die in diesem Dokument definierten Eigenschaften zu erfüllen, muss die Installation gemäß der Montageanleitungen ausgeführt werden. Diese sind auf unserer Webseite www.unex.net abrufbar und liegen den Verpackungen der Hauptptodukte bei.
Zusammensetzung des Produktes
- Werkstoff: Isolierender Ausleger aus U48X lichtgrau RAL 7035
- Halogenfrei gemäß EN 50642: Halogen free
- Silikongehalt: Silikonfrei (<0,01%)(1)
- Cumplimiento Directiva RoHS II: Konform
Eigenschaften
|
EN 61537: 2007 (IEC 61537: 2006) Internationale Norm für Kabelrinnen und Kabelleitern
|
|
|---|---|
|
Mindest- und Höchsttemperatur für Transport, Lagerung, Installation und Gebrauch
|
-20°C bis +90°C
|
|
Elektrische Eigenschaften
|
|
|
Beständigkeit gegenüber Flammenausbreitung gemäß EN 60695-11-2 : 2003(3)
|
Nicht flammenausbreitend
|
|
Beschichtung
|
Ohne Beschichtung
|
|
Verfügbare Abmessungen [mm]
|
|
|
Sichere Arbeitslast - SWL (bei 40°C und 60°C)(4)
|
|
|
Sichere Arbeitslast - SWL (bei 90°C)(4)
|
|
|
Prüfbedingungen für die Sichere Arbeitslast (SWL)
|
|
|
Glühdrahtversuch gemäß EN 60695-2-11: 2001(3)
|
Normspezifikation 960°C
|
|
Korrosionsbeständigkeit in feuchter oder salzhaltiger Umgebung
|
Beständig an sich. Bedarf keine Prüfung.
|
Eigenschaften
EN 61537: 2007 (IEC 61537: 2006) Internationale Norm für Kabelrinnen und Kabelleitern
Mindest- und Höchsttemperatur für Transport, Lagerung, Installation und Gebrauch:
-20°C bis +90°C
Elektrische Eigenschaften:
- Nichtmetallisch
- Ohne elektrische Leitfähigkeit
- Nichtleitend
Beständigkeit gegenüber Flammenausbreitung gemäß EN 60695-11-2 : 2003:(3)
Nicht flammenausbreitend
Beschichtung:
Ohne Beschichtung
Verfügbare Abmessungen [mm]:
- Art.-Nr. 60103-44 - Breite 100
- Art.-Nr. 60153-44 - Breite 150
- Art.-Nr. 60203-44 - Breite 200
- Art.-Nr. 60303-44 - Breite 300
- Art.-Nr. 60403-44 - Breite 400
- Art.-Nr. 60503-44 - Breite 500
- Art.-Nr. 60603-44 - Breite 600
Sichere Arbeitslast - SWL (bei 40°C und 60°C):(4)
- Art.-Nr. 60103-44 - 16,5 kg (162 N)
- Art.-Nr. 60153-44 - 50 kg (490 N)
- Art.-Nr. 60203-44 - 62 kg (608 N)
- Art.-Nr. 60303-44 - 114 kg (1117 N)
- Art.-Nr. 60403-44 - 165 kg (1617 N)
- Art.-Nr. 60503-44 - 217 kg (2127 N)
- Art.-Nr. 60603-44 - 269 kg (2636 N)
Sichere Arbeitslast - SWL (bei 90°C):(4)
- Art.-Nr. 60103-44 - 5,5 kg (54 N)
- Art.-Nr. 60153-44 - 16,5 kg (162 N)
- Art.-Nr. 60203-44 - 21 kg (206 N)
- Art.-Nr. 60303-44 - 38 kg (372 N)
- Art.-Nr. 60403-44 - 55 kg (539 N)
- Art.-Nr. 60503-44 - 75 kg (735 N)
- Art.-Nr. 60603-44 - 90 kg (882 N)
Prüfbedingungen für die Sichere Arbeitslast (SWL):
- T = 60°C bis 90°C
- Maximale Durchbiegung am Ende des Auslegers: 5% del Länge des Auslegers
- Der Ausleger muss dem 1,7-fachen der Sicherheitsarbeitslast (SWL) standhalten, ohne dass Anzeichen eines Einsturzes auftreten.
Glühdrahtversuch gemäß EN 60695-2-11: 2001:(3)
Normspezifikation 960°C
Korrosionsbeständigkeit in feuchter oder salzhaltiger Umgebung:
Beständig an sich. Bedarf keine Prüfung.
Konstruktive und funktionelle Eigenschaften
- Sichere Arbeitslast (SWL): Die Trägerelemente müssen mit der EN 61537:2006 entsprechen und mindestenes die maximalen Nennlasten der entsprechenden Kabelrinnen- und Kabelleitersystemen aushalten.
- Produktverpackung: Produkt perfekt verpackt und eindeutig identifiziert.
Pflichtnorm
|
Konform mit der Niederspannungsrichtlinie 2014/35/EU
|
|
|---|---|
|
CE-Zeichen
|
Isolierender Ausleger 60. Konform mit der Norm EN 61537: 2007.
|
Pflichtnorm
Konform mit der Niederspannungsrichtlinie 2014/35/EU
CE-Zeichen:
Isolierender Ausleger 60. Konform mit der Norm EN 61537: 2007.
Eigenschaften des Werkstoffes U48X
- Basis-Werkstoff: 100% recycelter halogenfreier thermoplastischer Werkstoff (5)
- Halogenfrei gemäß EN 50642: 2018: Halogenfrei
- Silikonanteil: <0,01% (1)
- Phthalatanteil gemäß ASTM D2124-99:2004: <0,01% (1)
- Durchschlagfestigkeit gemäß IEC 60243-1:2013:
18±5 kV/mm
Prüflingsdicke 2,0 mm. - Klassifizierung des Verhaltens gegenüber Feuer gemäß NF F 16-101:1988: Klasse F2
- UL-Entflammbarkeitsprüfung von Isolatoren als Zündquelle gemäß ANSI/UL 94: 1990:
Klasse UL94: V0
Prüflingsdicke 3,2 mm - L.O.I. Sauerstoffindex gemäß EN ISO 4589:1999:
(Konzentration %) =32±3
Prüflingsdicke 3,2 mm - Längenausdehnungskoeffizient: 0,07 mm/°C m. (6)
- Verhalten gegenüber Chemikalien:
Resistent gegen die meisten der folgenden Substanzen:
- Öle (Mineralöle, Pflanzenöle und Paraffinöle)
- Säuren (verdünnt)
- Fettsäuren
- Alkohole
- Karbonate, Phosphate, Nitrate, Sulfate und andere Salzlösungen
- Kohlenwasserstoffe (aliphatisch)
- Hydroxide (verdünnt)
Jedoch nicht resistent gegen die meisten der folgenden Substanzen:
- Amine
- Ketone
- Phenole
- aromatische Kohlenwasserstoffe (6)
Anmerkungen
1. Nachweisgrenze für die angewandte Analysetechnik.
2. Mit Ausnahme der neuen Artikelnummern, die sich im Prozess zur Erlangung der Anerkennungen und Prüfzeichen befinden. Siehe Informationen nach Art.-Nr. unter www.unex.net
3. Durchgeführte Prüfung gemäß Vorschriften der Norm EN 61537:2007 / IEC 61537:2006
4. Verwenden Sie Metalldübel mit einem Durchmesser von 10 mm oder 8 mm, je nach Gewicht der herauszuziehenden Teile. Achten Sie auf den Durchmesser der Unterlegscheibe. (18 - 22 mm). Es muss eine geeignete Befestigung für das Gewicht beim Herausziehen gewählt werden und für den Wandtyp, an dem sie installiert werden soll.
5. Angaben basierend auf den letzten 5 Jahren, vorbehaltlich der Verfügbarkeit.
6. Die gekennzeichneten Eigenschaften basieren auf punktuellen Prüfungen des für die Herstellung unserer Produkte verwendeten Werkstoffes, bzw. spiegeln die von den Werkstoffherstellern in der Praxis allgemein anerkannten Werte wieder. Diese Angaben dienen der Information und zu Orientierungszwecken.
