Descripción

Uso

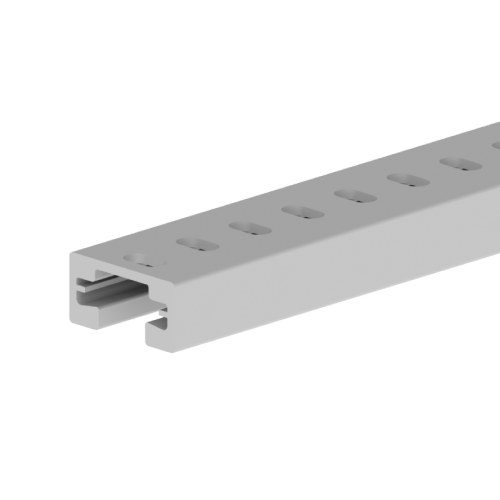

Riel channel y conectores para instalaciones interiores y exteriores
Para la fijación directa, o a través de soportes, de sistemas de bandejas y sistemas de bandejas de escalera.
Para el uso combinado con anclajes de cables 67 en U48X.

Ventajas

Fácil de cortar. No produce rebabas ni chispas durante el corte.
Resistente a la corrosión. (fabricado en U48X).
Marcado CE s/EN 61537.
Disponibilidad inmediata desde nuestro centro logístico gracias a un completo stock de todas las referencias.

Diseño

Montaje seguro, fácil y rápido.
Compatible con tuerca mordaza 60710-A4 y 60710-C6.
Compatible con tuerca mordaza standard 41 s/BS 6946.
Compatible con anclajes de cables 67 en U48X.

Instrucciones de montaje

Para el cumplimiento de las características definidas en el presente documento, la instalación se ha de realizar de acuerdo con las instrucciones de montaje que se suministran en el embalaje del producto principal y están disponibles también en la página www.unex.net.

Composición del producto

Materia prima: Riel channel y conectores en U48X gris.
Contenido de halógenos s/ EN 50642: Halogen free.
Contenido de siliconas: Sin silicona (<0,01%)⁽¹⁾
Cumplimiento Directiva RoHS II: Conforme

Características

EN 61537:2007 (IEC 61537:2006) Norma internacional de bandejas portacables y bandejas tipo escalera
Temperatura Min./máx. transporte, almacenaje, instalación y aplicación	-20 ºC a +60 ºC.
Propiedades eléctricas	No metálico. Sin continuidad eléctrica. No conductor.
Resistencia a la propagación de la llama s/ IEC 60695-11-2:2017⁽³⁾	No propagador de la llama
Recubrimiento	Sin recubrimiento.
Dimensiones disponibles [mm]	ref.60202-44 - 25x50x2000 ref. 60204-44 - 50x50x2000 ref. 60810-44 - para riel channel 25x50 y 50x50 ref. 60840-44 - para riel channel 50x50 ref. 60850-44 - para riel channel 50x50
Carga de trabajo de seguridad - SWL- como soporte trapecio de bandejas portacables 66	Con distancias entre trapecios de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60202-44 máximo 100x300. 60204-44 máximo 100x600.
Carga de trabajo de seguridad - SWL- como soporte trapecio de bandejas tipo escalera 67	Con distancias entre trapecios de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm o 2 m hasta 60ºC para H:135 mm. 60202-44 máximo 135x400. 60204-44 máximo 135x600.
Carga de trabajo de seguridad - SWL- como soporte de suelo de bandejas portacables 66	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60202-44 y 60204-44 máximo 100x600.
Carga de trabajo de seguridad - SWL- como soporte de suelo para bandejas tipo escalera 67	Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 3 m hasta 40ºC y 2 m hasta 60ºC para H:135 mm. 60202-44 y 60204-44 máximo 135x600.
Carga de trabajo de seguridad - SWL- como soporte de pared de bandejas portacables 66 para recorridos verticales	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60202-44 y 60204-44 máximo 100x600.
Carga de trabajo de seguridad - SWL- como soporte pórtico o semipórtico de bandejas portacables 66	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60204-44 máximo 100x600.
Carga de trabajo de seguridad - SWL- como soporte pórtico o semipórtico de bandejas tipo escalera 67	Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 3 m hasta 40ºC y 2 m hasta 60ºC para H:135 mm. 60204-44 máximo 135x600.
Carga de trabajo de seguridad - SWL- como soporte bajante de bandejas portacables 66	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60204-44 máximo 100x600.
Carga de trabajo de seguridad - SWL- como soporte pilar de bandejas portacables 66	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60204-44 máximo 100x300.
Carga de trabajo de seguridad - SWL- como bajante o pilar reforzado y soporte horizontal para bandejas portacables 66	Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC. 60204-44 máximo 100x300.
Carga de trabajo de seguridad - SWL- como bajante o pilar reforzado y soporte horizontal para bandejas tipo escalera 67	Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 2 m hasta 60ºC para H:135 mm. 60204-44 máximo 135x300.
Hilo incandescente s/ IEC 60695-2-11:2021⁽³⁾	Grado de severidad 960ºC.
Comportamiento frente a la corrosión húmeda y salina	Inherentemente resistente a la corrosión y no requiere de ensayo.

BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
Resistencia al deslizamiento - apdo. 8.1 - Slip	Tuerca mordaza 60 montada sobre railes 60202-48, 60202-44, 60204-48 y 60204-44 : 18 kg (con par de apriete 10 Nm)
Resistencia a la extracción - apdo. 8.2 - Pull out	Tuerca mordaza 60 montada sobre railes 60202-48, 60202-44, 60204-48 y 60204-44 : 76 kg (con par de apriete 10 Nm)

IEC 61914:2015 Norma internacional de anclajes para cables
Máxima carga lateral y axial	67001-44 - Dmin=5 mm Q=0,04 Kg / Dmax=11 mm Q=0,32 Kg 67701-48 - 67701-44 - Dmin= 8 mm Q=0,24 kg / Dmax=12 mm Q=0,36 kg 67711-48 - 67711-44 - Dmin=12 mm Q=0,36 kg / Dmax=16 mm Q=0,48 kg 67721-48 - 67721-44 - Dmin=16 mm Q=0,48 kg / Dmax=22 mm Q=0,66 kg 67731-48 - 67731-44 - Dmin=22 mm Q=0,66 kg / Dmax=28 mm Q=0,84 kg 67741-48 - 67741-44 - Dmin=28 mm Q=0,84 kg / Dmax=34 mm Q=1,36 kg 67751-48 - 67751-44 - Dmin=34 mm Q=1,36 kg / Dmax=40 mm Q=1,60 kg 67761-48 - 67761-44 - Dmin=40 mm Q=1,60 kg / Dmax=46 mm Q=1,84 kg 67771-48 - 67771-44 - Dmin=46 mm Q=1,84 kg / Dmax=52 mm Q=2,08 kg 67791-48 - 67791-44 - Dmin=58 mm Q=2,32 kg / Dmax=64 mm Q=2,56 kg 67794-44 - Dmin=76 mm Q=3,04 kg / Dmax=82 mm Q=3,28 kg

IEC 61914:2015 Norma internacional de anclajes para cables

Máxima carga lateral y axial

67001-44 - Dmin=5 mm Q=0,04 Kg / Dmax=11 mm Q=0,32 Kg
67701-48 - 67701-44 - Dmin= 8 mm Q=0,24 kg / Dmax=12 mm Q=0,36 kg
67711-48 - 67711-44 - Dmin=12 mm Q=0,36 kg / Dmax=16 mm Q=0,48 kg
67721-48 - 67721-44 - Dmin=16 mm Q=0,48 kg / Dmax=22 mm Q=0,66 kg
67731-48 - 67731-44 - Dmin=22 mm Q=0,66 kg / Dmax=28 mm Q=0,84 kg
67741-48 - 67741-44 - Dmin=28 mm Q=0,84 kg / Dmax=34 mm Q=1,36 kg
67751-48 - 67751-44 - Dmin=34 mm Q=1,36 kg / Dmax=40 mm Q=1,60 kg
67761-48 - 67761-44 - Dmin=40 mm Q=1,60 kg / Dmax=46 mm Q=1,84 kg
67771-48 - 67771-44 - Dmin=46 mm Q=1,84 kg / Dmax=52 mm Q=2,08 kg
67791-48 - 67791-44 - Dmin=58 mm Q=2,32 kg / Dmax=64 mm Q=2,56 kg
67794-44 - Dmin=76 mm Q=3,04 kg / Dmax=82 mm Q=3,28 kg

Características

EN 61537:2007 (IEC 61537:2006) Norma internacional de bandejas portacables y bandejas tipo escalera

Temperatura Min./máx. transporte, almacenaje, instalación y aplicación:

-20 ºC a +60 ºC.

Propiedades eléctricas:

No metálico.
Sin continuidad eléctrica.
No conductor.

Resistencia a la propagación de la llama s/ IEC 60695-11-2:2017:⁽³⁾

No propagador de la llama

Recubrimiento:

Sin recubrimiento.

Dimensiones disponibles [mm]:

ref.60202-44 - 25x50x2000
ref. 60204-44 - 50x50x2000
ref. 60810-44 - para riel channel 25x50 y 50x50
ref. 60840-44 - para riel channel 50x50
ref. 60850-44 - para riel channel 50x50

Carga de trabajo de seguridad - SWL- como soporte trapecio de bandejas portacables 66:

Con distancias entre trapecios de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60202-44 máximo 100x300.
60204-44 máximo 100x600.

Carga de trabajo de seguridad - SWL- como soporte trapecio de bandejas tipo escalera 67:

Con distancias entre trapecios de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm o 2 m hasta 60ºC para H:135 mm.
60202-44 máximo 135x400.
60204-44 máximo 135x600.

Carga de trabajo de seguridad - SWL- como soporte de suelo de bandejas portacables 66:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60202-44 y 60204-44 máximo 100x600.

Carga de trabajo de seguridad - SWL- como soporte de suelo para bandejas tipo escalera 67:

Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 3 m hasta 40ºC y 2 m hasta 60ºC para H:135 mm.
60202-44 y 60204-44 máximo 135x600.

Carga de trabajo de seguridad - SWL- como soporte de pared de bandejas portacables 66 para recorridos verticales:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60202-44 y 60204-44 máximo 100x600.

Carga de trabajo de seguridad - SWL- como soporte pórtico o semipórtico de bandejas portacables 66:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60204-44 máximo 100x600.

Carga de trabajo de seguridad - SWL- como soporte pórtico o semipórtico de bandejas tipo escalera 67:

Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 3 m hasta 40ºC y 2 m hasta 60ºC para H:135 mm.
60204-44 máximo 135x600.

Carga de trabajo de seguridad - SWL- como soporte bajante de bandejas portacables 66:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60204-44 máximo 100x600.

Carga de trabajo de seguridad - SWL- como soporte pilar de bandejas portacables 66:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60204-44 máximo 100x300.

Carga de trabajo de seguridad - SWL- como bajante o pilar reforzado y soporte horizontal para bandejas portacables 66:

Con distancias entre soportes de 1,5 m hasta 40ºC y 1 m hasta 60ºC.
60204-44 máximo 100x300.

Carga de trabajo de seguridad - SWL- como bajante o pilar reforzado y soporte horizontal para bandejas tipo escalera 67:

Con distancias entre soportes de 2 m hasta 40ºC y 1,5 m hasta 60ºC para H:85 mm y 2 m hasta 60ºC para H:135 mm.
60204-44 máximo 135x300.

Hilo incandescente s/ IEC 60695-2-11:2021:⁽³⁾

Grado de severidad 960ºC.

Comportamiento frente a la corrosión húmeda y salina:

Inherentemente resistente a la corrosión y no requiere de ensayo.

BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations

Resistencia al deslizamiento - apdo. 8.1 - Slip:

Tuerca mordaza 60 montada sobre railes 60202-48, 60202-44, 60204-48 y 60204-44 : 18 kg (con par de apriete 10 Nm)

Resistencia a la extracción - apdo. 8.2 - Pull out:

Tuerca mordaza 60 montada sobre railes 60202-48, 60202-44, 60204-48 y 60204-44 : 76 kg (con par de apriete 10 Nm)

IEC 61914:2015 Norma internacional de anclajes para cables

Máxima carga lateral y axial:

67001-44 - Dmin=5 mm Q=0,04 Kg / Dmax=11 mm Q=0,32 Kg
67701-48 - 67701-44 - Dmin= 8 mm Q=0,24 kg / Dmax=12 mm Q=0,36 kg
67711-48 - 67711-44 - Dmin=12 mm Q=0,36 kg / Dmax=16 mm Q=0,48 kg
67721-48 - 67721-44 - Dmin=16 mm Q=0,48 kg / Dmax=22 mm Q=0,66 kg
67731-48 - 67731-44 - Dmin=22 mm Q=0,66 kg / Dmax=28 mm Q=0,84 kg
67741-48 - 67741-44 - Dmin=28 mm Q=0,84 kg / Dmax=34 mm Q=1,36 kg
67751-48 - 67751-44 - Dmin=34 mm Q=1,36 kg / Dmax=40 mm Q=1,60 kg
67761-48 - 67761-44 - Dmin=40 mm Q=1,60 kg / Dmax=46 mm Q=1,84 kg
67771-48 - 67771-44 - Dmin=46 mm Q=1,84 kg / Dmax=52 mm Q=2,08 kg
67791-48 - 67791-44 - Dmin=58 mm Q=2,32 kg / Dmax=64 mm Q=2,56 kg
67794-44 - Dmin=76 mm Q=3,04 kg / Dmax=82 mm Q=3,28 kg

Características constructivas y funcionales

Carga de trabajo de seguridad (SWL): Los elementos de soporte deben cumplir con EN 61537: 2006 y deben resistir al menos las cargas nominales máximas de los sistemas de bandejas portacables y escaleras portacables correspondientes.
Embalado del producto: Producto perfectamente embalado y claramente identificado.

Normativa de obligado cumplimiento

Producto de acuerdo con la Sección 12 de CAN/CSA-C22.1, "Canadian Electrical Code, Part I" de Canadá.
Conformidad con el Código Eléctrico Canadiense Parte I	Conformidad con la norma CAN/CSA C22.2 No. 126.2-02

Producto de acuerdo con el Articulo 392 de ANSI/NFPA 70, "National Electrical Code" (NEC) de EEUU
Conformidad con NEC	Conformidad con la norma ANSI/UL 568:2009

Conformidad con Regulación Chilena
Conformidad con Norma NCH	Conformidad con los requisitos de la Norma NCH Elec 4/2003. Las características indicadas en catálogo han sido revisadas por SEC (Superintendencia de Electricidad y Combustibles).

Conformidad con Reglamento Técnico de instalaciones eléctricas RETIE Colombia
Conformidad con Reglamento RETIE	Conformidad con los requisitos del Reglamento Técnico de instalaciones eléctricas RETIE, Resolución 40117 del 02 de abril de 2024del Ministerio de Minas y Energía. Numerales libro2. Título 2-Art. 2.2.1 y Art. 2.2.2.-Artículo 2.3.29 Sistemas de bandejas portacables y Sistemas de canalizaciones con sus accesorios y soportes Artículo 2.3.29.2 Sistemas de bandejas portacables.

Producto bajo Directiva Europea de Baja Tensión 2014/35/UE
Marcado CE	Conformidad con la norma EN 61537:2007

Normativa de obligado cumplimiento

Producto de acuerdo con la Sección 12 de CAN/CSA-C22.1, "Canadian Electrical Code, Part I" de Canadá.

Conformidad con el Código Eléctrico Canadiense Parte I:

Conformidad con la norma CAN/CSA C22.2 No. 126.2-02

Producto de acuerdo con el Articulo 392 de ANSI/NFPA 70, "National Electrical Code" (NEC) de EEUU

Conformidad con NEC:

Conformidad con la norma ANSI/UL 568:2009

Conformidad con Regulación Chilena

Conformidad con Norma NCH:

Conformidad con los requisitos de la Norma NCH Elec 4/2003. Las características indicadas en catálogo han sido revisadas por SEC (Superintendencia de Electricidad y Combustibles).

Conformidad con Reglamento Técnico de instalaciones eléctricas RETIE Colombia

Conformidad con Reglamento RETIE:

Conformidad con los requisitos del Reglamento Técnico de instalaciones eléctricas RETIE, Resolución 40117 del 02 de abril de 2024del Ministerio de Minas y Energía.
Numerales libro2. Título 2-Art. 2.2.1 y Art. 2.2.2.-Artículo 2.3.29 Sistemas de bandejas portacables y Sistemas de canalizaciones con sus accesorios y soportes Artículo 2.3.29.2 Sistemas de bandejas portacables.

Producto bajo Directiva Europea de Baja Tensión 2014/35/UE

Marcado CE:

Conformidad con la norma EN 61537:2007

Notas

1. Limite de detección para la técnica analítica aplicada

2. Excepto referencias nuevas, en proceso de obtención de marcas de calidad y homologaciones. Ver información actualizada por referencia en www.unex.net

3. Ensayo realizado según prescripciones de norma EN 61537:2007 / IEC 61537:2006

* La información de este documento es un resumen de los datos más utilizados por nuestros clientes. Para más detalle contacte con nuestra asistencia técnica.

** Unex aparellaje eléctrico, S.L. se reserva el derecho de modificar cualquiera de las características de los productos que fabrica. Este documento es una copia no controlada, que no se actualizará al producirse cambios en su contenido.
