Tuerca rail
Descripción
Uso
- Tuerca rail para instalaciones interiores o exteriores
- Para la fijación directa, o a través de soportes, de sistemas de bandejas y sistemas de bandejas de escalera.
Ventajas
- Tuerca rail "lista para instalar".
- El muelle plástico permite utilizar la misma tuerca rail independientemente de la altura del rail.
- Resistente a la corrosión. (Ver característcias en la declaración s/EN 61537).
- Marcado CE s/ IEC 61537.
- Disponibilidad inmediata desde nuestro centro logístico gracias a un completo stock de todas las referencias.
Diseño
- Montaje seguro, fácil y rápido.

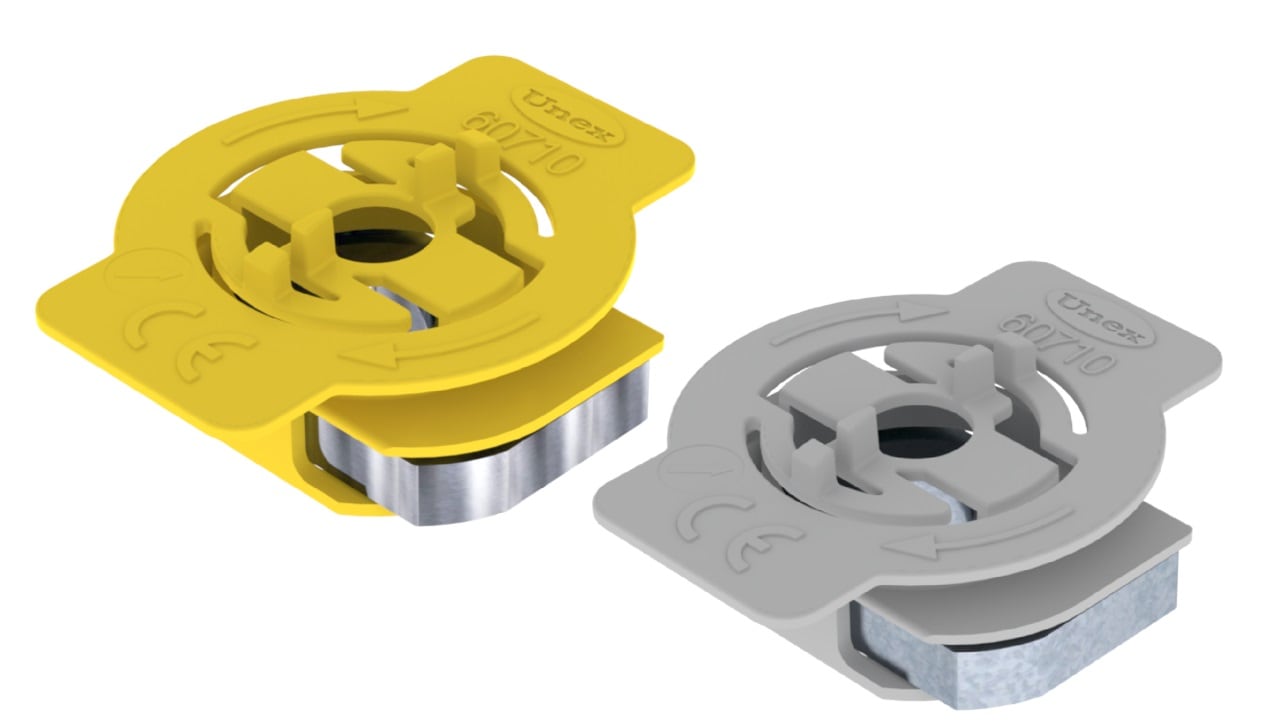

- Disponible en versiones -A4 cápsula amarilla y -C6 cápsula gris. La cápsula plástica está fabricada en U48X.
- Compatible con rail aislante 60 en U48X.
- Compatible con soporte de azotea 60 en U48X.
- Compatible con railes strut metálicos s/norma BS 6946.
Instrucciones de montaje
- Para el cumplimiento de las características definidas en el presente documento, la instalación se ha de realizar de acuerdo con las instrucciones de montaje que se suministran en el embalaje del producto principal y están disponibles también en la página www.unex.net.
Composición del producto
- Materia prima: Tuerca rail en acero inoxidable AISI 316 - A4 (ref. 60710-A4) . Cápsula plástica en U48X amarillo.
Tuerca rail en acero galvanizado clase 6 s/EN 61537 (ref. 60710-C6). Cápsula plástica en U48X gris. - Contenido de halógenos s/ EN 50642: Halogen free.
- Contenido de silicona: Sin silicona (<0,01%)(1)
- Cumplimiento Directiva RoHS II: Conforme
- Contenido en siliconas: Sin silicona (<0,01%)(1)
- Contenido en siliconas: Sin silicona (<0,01%)(1)
Características
|
EN 61537:2007 (IEC 61537:2006) Norma internacional de bandejas y bandejas de escalera
|
|
|---|---|
|
Temperatura Min./máx. transporte, almacenaje, instalación y aplicación
|
-20 ºC a +90 ºC.
|
|
Propiedades eléctricas
|
|
|
Resistencia a la propagación de la llama s/ EN 60695-11-2:2003(3)
|
No propagador de la llama
|
|
Recubrimiento
|
|
|
Dimensiones disponibles - Métrica [mm]
|
refs. 60710-A4 y 60710-C6: M8
|
|
Resistencia a la flexión de la tuerca sobre macizo metálico
|
60710-A4, 60710-C6 - 500 kg
|
|
Hilo incandescente s/ IEC 60695-2-11:2001(3)
|
Grado de severidad 960ºC.
|
|
Comportamiento frente a la corrosión húmeda y salina
|
|
|
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
|
|
|---|---|
|
Resistencia al deslizamiento - apdo. 8.1 - Slip
|
tuerca rail 60 montada sobre railes 60202-48 y 60204-48 : 18 kg (con par de apriete 10 Nm)
|
|
Resistencia a la extracción - apdo. 8.2 - Pull out
|
tuerca rail 60 montada sobre railes 60202-48 y 60204-48 : 76 kg (con par de apriete 10 Nm)
|
Características
EN 61537:2007 (IEC 61537:2006) Norma internacional de bandejas y bandejas de escalera
Temperatura Min./máx. transporte, almacenaje, instalación y aplicación:
-20 ºC a +90 ºC.
Propiedades eléctricas:
- Metálico.
- Sin continuidad eléctrica.
- Conductor.
Resistencia a la propagación de la llama s/ EN 60695-11-2:2003:(3)
No propagador de la llama
Recubrimiento:
- Ref. 60710-A4 sin recubrimiento.
- Ref. 60710-C6 con recubrimiento metálico equivalente a clase 6 s/EN 61537.
Dimensiones disponibles - Métrica [mm]:
refs. 60710-A4 y 60710-C6: M8
Resistencia a la flexión de la tuerca sobre macizo metálico:
60710-A4, 60710-C6 - 500 kg
Hilo incandescente s/ IEC 60695-2-11:2001:(3)
Grado de severidad 960ºC.
Comportamiento frente a la corrosión húmeda y salina:
- Ref. 60710-A4 - Clase 9B . Acero inoxidable AISI 316 - A4. Cápsula plástica en U48X: Inherentemente resistente a la corrosión y no requiere de ensayo.
- Ref. 60710-C6 - Clase 6 . Acero galvanizado equivalente a clase 6 con 550 h de Niebla Salina s/ISO 9227. Cápsula plástica en U48X: Inherentemente resistente a la corrosión y no requiere de ensayo.
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
Resistencia al deslizamiento - apdo. 8.1 - Slip:
tuerca rail 60 montada sobre railes 60202-48 y 60204-48 : 18 kg (con par de apriete 10 Nm)
Resistencia a la extracción - apdo. 8.2 - Pull out:
tuerca rail 60 montada sobre railes 60202-48 y 60204-48 : 76 kg (con par de apriete 10 Nm)
Características constructivas y funcionales
- Carga de trabajo de seguridad (SWL): Los elementos de soporte deben cumplir con EN 61537: 2006 y deben resistir al menos las cargas nominales máximas de los sistemas de bandejas portacables y escaleras portacables correspondientes.
- Embalado del producto: Producto perfectamente embalado y claramente identificado.
Normativa de obligado cumplimiento
|
Conformidad con los requisitos de la Directiva Europea 2014/35/EU
|
|
|---|---|
|
Marcado CE
|
Tuerca rail 60. Conformidad con la norma EN 61537:2007.
|
Normativa de obligado cumplimiento
Conformidad con los requisitos de la Directiva Europea 2014/35/EU
Marcado CE:
Tuerca rail 60. Conformidad con la norma EN 61537:2007.
Características de materia prima U48X
- Materia Prima base: Componente termoplástico libre de halógenos 100% reciclado (4)
- Contenido en halógenos s/EN 50642: 2018: Halogen free
- Contenido en siliconas: <0,01% (1)
- Contenido en ftalatos s/ASTM D2124-99:2004: <0,01% (1)
- Rigidez dieléctrica s/IEC 60243-1:2013:
18±5 kV/mm
Probeta espesor 2,0 mm. - Clasificación de comportamiento al fuego s/NF F 16-101:1998: Clase F2
- Ensayos de inflamabilidad UL de materiales plásticos s/ANSI/UL 94: 1990:
Grado UL94: V0
Probeta espesor 3,2 mm - L.O.I. Índice de oxígeno s/EN ISO 4589:1999:
(Concentración %) =32±3
Probeta espesor 3,2 mm - Coeficiente de dilatación lineal: 0,07 mm/°C m. (5)
- Comportamiento frente a agentes químicos:
Resiste el ataque de la mayoría de:
- Aceites (minerales, vegetales y parafinas)
- Ácidos diluidos
- Ácidos grasos
- Alcoholes
- Carbonatos, Fosfatos, Nitratos, Sulfatos y otras soluciones salinas
- Hidrocarburos alifáticos
- Hidróxidos diluidos
Sin embargo, es atacados por la mayoría de:
- Aminas
- Cetonas
- Fenoles
- Hidrocarburos aromáticos (5)
Notas
1. Limite de detección para la técnica analítica aplicada
2. Excepto referencias nuevas, en proceso de obtención de marcas de calidad y homologaciones. Ver información actualizada por referencia en www.unex.net.
3. Ensayo realizado según prescripciones de norma EN 61537:2007 / IEC 61537:2006
4. Valor correspondiente a los últimos 5 años, quedando sujeto a disponibilidad.
5. Las características marcadas se basan en ensayos puntuales sobre la materia prima utilizada para la fabricación de nuestros productos o bien reflejan los valores generalmente aceptados en la práctica por los fabricantes de materia prima y que facilitamos únicamente a título informativo y de orientación.
