Fiche technique

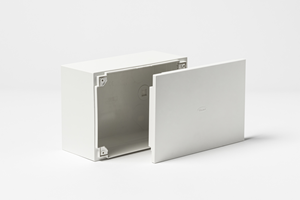

Boîtes de connexion 40 en
sans halogènes
Description
Utilisation
- Boîtes de connexion pour montage saillie sur mur et plafond, destinées à la connexion de câbles dans les installations électriques et de communication.
- Applications en intérieur.
- Compatibles avec tous les systèmes de cheminement de câbles du marché : goulottes, conduits et câbles.
- Adaptées aux montages en angle et au plafond. La conception de la boîte de connexion permet de monter et démonter le couvercle même dans des installations d’accès difficile.
Installation
- Montage par pression du couvercle. Aucune vis n’est nécessaire et le couvercle est amovible à l’aide d’un outil.
- Il est possible d’ajouter des vis au couvercle si souhaité. Le perçage se fait facilement grâce aux repères situés dans chaque coin de la face intérieure du couvercle. Les vis nécessaires ne sont pas fournies avec le produit. Il est recommandé d’utiliser des vis DIN 7981 2,9x13.
- Parois lisses permettant de réaliser librement les découpes d’accès, en fonction de la canalisation installée.
- La conception garantit la robustesse du boîtier de connexion, même après avoir effectué les ouvertures d’entrée/sortie.
- Les boîtes de petites dimensions disposent de rainures à la base pour intégrer les moulures 78 et les goulottes 73, ainsi que de perforations de Ø4 mm facilitant leur fixation au mur.
- La boîte 110x150x65 a une base sans perforation pour permettre un montage sur les côtés des goulottes 73 et des chemins de câbles 66, tout en garantissant les niveaux de protection.
- L’orientation des perforations permet d’aligner le boîtier de connexion pendant le montage.
Conception
- Couleur blanc RAL 9010.
- Couleur homogène avec les gammes de goulottes Unex.
- Les hauteurs des boîtiers de raccordement correspondent aux hauteurs des goulottes Unex 78 et 73.
- Peut être peint pour s'intégrer à l'environnement.
Instructions de montage
- Afin de respecter les caractéristiques définies dans ce document, l'installation doit être effectuée conformément aux instructions de montage fournies dans l'emballage principal du produit et également disponibles sur le site internet www.unex.fr.
Caractéristiques
|
Matière première
|
|
|---|---|
|
Boîtes de connexion
|
U48X (voir données techniques des matières premières).
|
|
Applications
|
|
|---|---|
|
Applications
|
Installations intérieures.
|
|
Contenu en silicone
|
|
|---|---|
|
Sans silicone
|
<0,01%
|
|
Directive 2011/65/UE
|
|
|---|---|
|
Conformité RoHS II
|
Conforme.
|
|
EN 60670-22 : 2006
|
|
|---|---|
|
Type de matière première
|
Isolante
|
|
Méthode d'installation : Montage en saillie
|
Murs, plafonds, sols ou mobiliers.
|
|
Types d'entrées/sorties
|
|
|
Possibilités de fixation des câbles/tubes
|
Sans système de fixation.
|
|
Température minimale d'installation
|
-25°C
|
|
Degré de protection contre l'accès aux parties dangereuses et contre la pénétration de corps solides étrangers s/IEC 60529 avec un minimal de IP2X
|
IP4X
|
|
Degré de protection contre la pénétration de l'eau s/ IEC 60529
|
IPX0
|
|
Composants de fixation livrés avec les Boîtes :
|
Boîtes conçues pour tout autre système.
|
|
Méthode de fixation des bornes ou des dispositifs de connexion dans la boîte de connexion :
|
Sans fixation (pour bornes et dispositifs de connexion flottants).
|
|
EN 50085-2-1 : 2006 + A1 : 2011
|
|
|---|---|
|
Caractéristiques de la matière première
|
Non métallique.
|
|
Température minimale de stockage et de transport
|
-45°C
|
|
Température minimale d'installation et d'usage
|
-25°C
|
|
Température maximale d'usage
|
+90°C
|
|
Prévention des contacts avec les liquides
|
Non applicable.
|
|
Résistance à la propagation de la flamme
|
Non propagateur de la flamme.
|
|
Caractéristiques d'isolation électrique
|
Avec isolation électrique.
|
|
Continuité électrique
|
Sans continuité électrique.
|
|
Degrés de protection procurés par l'enveloppe
|
IP4X. Fixée au mur ou au plafond.
|
|
Mode d'ouverture du couvercle d'accès du système
|
Couvercle d'accès du système démontable seulement à l'aide d'un outil.
|
|
Séparation de protection électrique
|
Sans cloison de séparation de protection interne.
|
|
Tension assignée
|
750 V
|
|
EN 62262:2002
|
|
|---|---|
|
Degré de protection contre les impacts mécaniques
|
|
|
EN 60695-2-11:2001
|
|
|---|---|
|
Résistance à une chaleur anormale : Essai au fil incandescent
|
Degré de sévérité: 960ºC
|
Caractéristiques
Matière première
Boîtes de connexion:
U48X (voir données techniques des matières premières).
Applications
Applications:
Installations intérieures.
Contenu en silicone
Sans silicone:
<0,01%
Directive 2011/65/UE
Conformité RoHS II:
Conforme.
EN 60670-22 : 2006
Type de matière première:
Isolante
Méthode d'installation : Montage en saillie:
Murs, plafonds, sols ou mobiliers.
Types d'entrées/sorties:
- Pas d'entrées
- Ouvertures d'entrée et de sortie réalisables pendant l'installation.
Possibilités de fixation des câbles/tubes:
Sans système de fixation.
Température minimale d'installation:
-25°C
Degré de protection contre l'accès aux parties dangereuses et contre la pénétration de corps solides étrangers s/IEC 60529 avec un minimal de IP2X:
IP4X
Degré de protection contre la pénétration de l'eau s/ IEC 60529:
IPX0
Composants de fixation livrés avec les Boîtes ::
Boîtes conçues pour tout autre système.
Méthode de fixation des bornes ou des dispositifs de connexion dans la boîte de connexion ::
Sans fixation (pour bornes et dispositifs de connexion flottants).
EN 50085-2-1 : 2006 + A1 : 2011
Caractéristiques de la matière première:
Non métallique.
Température minimale de stockage et de transport:
-45°C
Température minimale d'installation et d'usage:
-25°C
Température maximale d'usage:
+90°C
Prévention des contacts avec les liquides:
Non applicable.
Résistance à la propagation de la flamme:
Non propagateur de la flamme.
Caractéristiques d'isolation électrique:
Avec isolation électrique.
Continuité électrique:
Sans continuité électrique.
Degrés de protection procurés par l'enveloppe:
IP4X. Fixée au mur ou au plafond.
Mode d'ouverture du couvercle d'accès du système:
Couvercle d'accès du système démontable seulement à l'aide d'un outil.
Séparation de protection électrique:
Sans cloison de séparation de protection interne.
Tension assignée:
750 V
EN 62262:2002
Degré de protection contre les impacts mécaniques:
- IK08
- Boîtes de connexion 70x70 et 85x85: IK07
EN 60695-2-11:2001
Résistance à une chaleur anormale : Essai au fil incandescent:
Degré de sévérité: 960ºC
Règlementation obligatoire
|
Directive Basse Tension 2014/35/UE
|
|
|---|---|
|
Marquage CE
|
Conformité à la norme EN 60670-22 : 2006.
|
Règlementation obligatoire
Directive Basse Tension 2014/35/UE
Marquage CE:
Conformité à la norme EN 60670-22 : 2006.
Caractéristiques de la matière première U48X
- Matière première de base: Composant thermoplastique 100 % recyclé sans halogène (1)
- Contenu en halogènes s/EN 50642: 2018: Halogen free
- Contenu en phtalates s/ASTM D2124-99 : 2004: <0,01% (2)
- Rigidité diélectrique s/IEC 60243-1:2013:
18±5 kV/mm
Epaisseur éprouvette 2,0 mm. - Classement de comportement au feu s/NF F 16-101 : 1998: Classe F2
- Essais d'inflammabilité UL des matières plastiques s/ANSI/UL 94 : 1990:
Degré UL94: V0
Epaisseur éprouvette 3,2 mm - L.O.I. Indice d'oxygène s/EN ISO 4589 : 1999:
(Concentration %) =32±3
Epaisseur éprouvette 3,2 mm - Coefficient de dilatation linéaire: 0,07 mm/°C m. (3)
- Comportement face aux agents chimiques:
Il résiste à l’attaque de la plupart des :
- Huiles (minérales, végétales et paraffines)
- Acides dilués
- Acides gras
- Alcools
- Carbonates, phosphates, nitrates, sulfates et autres solutions salines
- Hydrocarbures aliphatiques
- Hydroxydes dilués
Toutefois, il est attaqué par la plupart des :
- Amines
- Cétones
- Phénols
- Hydrocarbures aromatiques (3)
Notes
1. Valeur correspondant aux 5 dernières années, sous réserve de disponibilité.
2. Limite de détection pour la technique analytique appliquée.
3. Les caractéristiques fournies se basent sur des essais ponctuels sur la matière première utilisée pour la fabrication de nos produits ou reflètent les valeurs généralement acceptées dans la pratique par les fabricants de matière première et que nous fournissons uniquement à titre informatif.
