Scheda-Tecnica
Dado a molla
Descrizione
Uso
- Dado a molla per installazioni interne ed esterne.
- Per il fissaggio diretto o attraverso supporti dei sistemi di passerella o sistemi di passerelle a traversini.
Vantaggi
- Dado a molla "pronto per l'installazione".
- La molla in plastica consente di utilizzare lo stesso dado indipendentemente dall'altezza del profilo.
- Resistente alla corrosione. (Vedere caratteristiche nella dichiarazione s/EN 61537).
- Marchiatura CE s/IEC61537.
- Disponibilità immediata nel nostro centro logistico grazie ad uno stock completo di tutte le referenze.
Design
- Montaggio sicuro, facile e veloce.

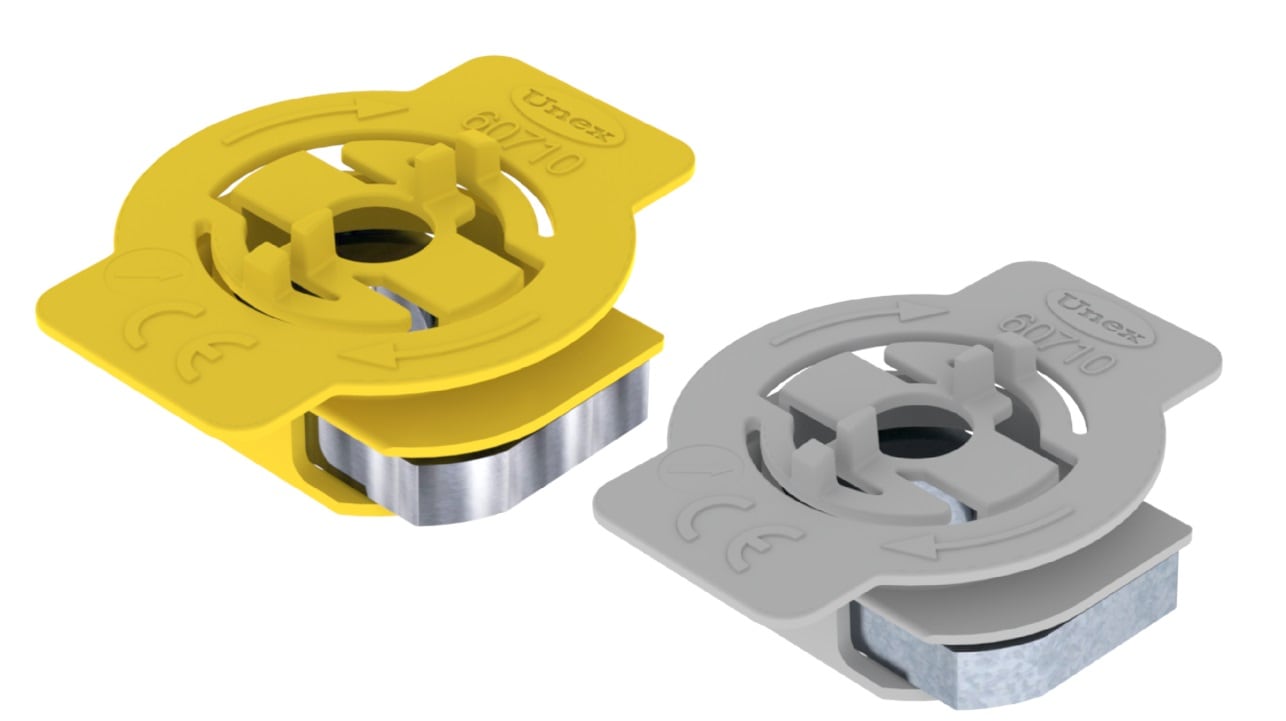

- Disponibile in versioni -A4 capsula gialla e -C6 capsula grigia. La capsula plastica è fabbricata in U48X.
- Compatibile con Profilato isolante 60 in U48X.
- Compatibile con Supporto per tetto 60 in U48X.
- Compatibile con Profilo Strut metallico s/BS 6946.
Istruzioni di montaggio
- Per il rispetto delle caratteristiche definite nel presente documento, l'installazione deve essere effettuata secondo le istruzioni di montaggio fornite nella confezione del prodotto principale e disponibili anche sul sito www.unex.net.
Composizione del prodotto
- Materia prima: Dado a molla in acciaio inox AISI 316 - A4 (ref. 60710-A4). Capsula in plastica in U48X gialla.
Dado a molla in acciaio galvanizzato classe 6 s/EN 61537 (art. 60710-C6). Capsula plastica in U48X grigio. - Contenuto di alogeni s/EN 50642: Halogen free.
- Contenuto di silicone: Senza silicone (<0,01%).(1)
- Compliance Direttiva RoHS II: Conforme
Caratteristiche
|
EN 61537:2007 Norma Europea di Passerelle e Passerelle a Traversini
|
|
|---|---|
|
Temperature min./max. di trasporto, stoccaggio, installazione e servizio
|
-20 ºC a +90 ºC.
|
|
Proprietà elettriche
|
|
|
Resistenza alla propagazione della fiamma s/ EN 60695-11-2:2003 (2)(3)
|
Non propaga la fiamma
|
|
Rivestimento
|
|
|
Dimensioni disponibili [mm]
|
refs. 60710-A4 e 60710-C6: M8
|
|
Resistenza alla flessione del dado su supporto metallico
|
60710-A4, 60710-C6 - 500 kg
|
|
Prove filo incandescente s/IEC 60695-2-11:2001 (2)(3)
|
Grado di severità 960°C.
|
|
Resistenza agli ambienti corrosivi umidi o salini
|
|
|
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
|
|
|---|---|
|
Resistenza allo scorrimento - Parte 8.1 - Slittamento
|
Dado con molla 60 montato su profilato isolante 60202-48 e 60204-48 : 18 kg (con coppia di serraggio 10 Nm)
|
|
Resistenza all'estrazione - Parte 8.2 - Estrazione
|
Dado con molla 60 montato su profilato isolante 60202-48 e 60204-48 : 76 kg (con coppia di serraggio 10 Nm)
|
Caratteristiche
EN 61537:2007 Norma Europea di Passerelle e Passerelle a Traversini
Temperature min./max. di trasporto, stoccaggio, installazione e servizio:
-20 ºC a +90 ºC.
Proprietà elettriche:
- Metallico.
- Senza continuità elettrica.
- Conduttore.
Resistenza alla propagazione della fiamma s/ EN 60695-11-2:2003 (2):(3)
Non propaga la fiamma
Rivestimento:
- Ref. 60710-A4 senza rivestimento
- Ref. 60710-C6 con rivestimento metallico equivalente a classe 6 s/EN 61537.
Dimensioni disponibili [mm]:
refs. 60710-A4 e 60710-C6: M8
Resistenza alla flessione del dado su supporto metallico:
60710-A4, 60710-C6 - 500 kg
Prove filo incandescente s/IEC 60695-2-11:2001 (2):(3)
Grado di severità 960°C.
Resistenza agli ambienti corrosivi umidi o salini:
- Ref. 60710-A4 - Classe 9B. Acciao inox Aisi 316 - A4. Capsula di plastica in U48X: intrinsecamente resistente alla corrosione e non richiede test.
- Ref. 60710-C6 Classe 6. Acciao zincato equivalente a Classe 6. Capsula di plastica in U48X: intrinsecamente resistente alla corrosione e non richiede test.
BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
Resistenza allo scorrimento - Parte 8.1 - Slittamento:
Dado con molla 60 montato su profilato isolante 60202-48 e 60204-48 : 18 kg (con coppia di serraggio 10 Nm)
Resistenza all'estrazione - Parte 8.2 - Estrazione:
Dado con molla 60 montato su profilato isolante 60202-48 e 60204-48 : 76 kg (con coppia di serraggio 10 Nm)
Caratteristiche costruttive e funzionali
- Carichi di lavoro di sicurezza (SWL): I supporti orizzontali devono adempire alla norma EN 61537:2006 e sostenere come minimo i carichi massimi sopportati dalle passerelle portacavi e passerelle a a traversini corrispondenti.
- Imballo del prodotto: Prodotto perfettamente imballato e chiaramente identificato.
Adempimenti normativi obbligatori
|
Prodotto conforme ai requisiti della Direttiva di Bassa Tensione 2014/35/UE
|
|
|---|---|
|
Marcatura CE
|
Dado a molla 60. Conformità alla norma EN 61537:2007.
|
Adempimenti normativi obbligatori
Prodotto conforme ai requisiti della Direttiva di Bassa Tensione 2014/35/UE
Marcatura CE:
Dado a molla 60. Conformità alla norma EN 61537:2007.
Caratteristiche della materia prima U48X
- Materia prima base: Componente termoplastico riciclato al 100% privo di alogeni (4)
- Contenuto di alogeni s/EN 50642: 2018: Halogen free
- Contenuto di silicone: <0,01% (1)
- Contenuto di ftalati s/ASTM D2124-99:2004: <0,01% (1)
- Rigidità dielettrica s/IEC 60243-1:2013:
18±5 kV/mm
Campione spessore 2,0 mm. - Classificazione del comportamento al fuoco s/NF F 16-101:1998: Classe F2
- Test di infiammabilità UL di materiali plastici s/ANSI/UL 94: 1990:
Grado UL94: V0
Campione spessore 3,2 mm - L.O.I. Indice di ossigeno s/EN ISO 4589:1999:
(Concentrazione %) =32±3
Campione spessore 3,2 mm - Coefficiente di dilatazione lineare: 0,07 mm/°C m. (5)
- Comportamento in presenza di agenti chimici:
Resiste agli attacchi della maggior parte di:
- Oli (minerali, vegetali e paraffine)
- Acidi diluiti
- Acidi grassi
- Alcol
- Carbonati, fosfati, nitrati, solfati e altre soluzioni saline
- Idrocarburi alifatici
- Idrossidi diluiti
Tuttavia, viene attaccato dalla maggior parte di:
- Ammine
- Chetoni
- Fenoli
- Idrocarburi aromatici (5)
Note
1. Limite di rilevamento per la tecnica analitica applicata.
2. Salvo per i nuovi articoli, in fase di ottenimento di marchi di qualità ed omologazioni. Vedere lista numerica di articoli www.unex.net.pdf
3. Test realizzato secondo le specifiche della norma EN 61537:2007 / IEC 61537:2006
4. Valore corrispondente agli ultimi 5 anni, soggetto a disponibilità.
5. Le caratteristiche indicate si basano su test puntuali su materia prima utilizzata per la fabbricazione dei nostri prodotti o riflettono i valori generalmente accettati nella pratica dai fabbricanti della materia prima e che vengono fornite unicamente a titolo informativo e orientativo.
