Ficha técnica

Descripción

Uso

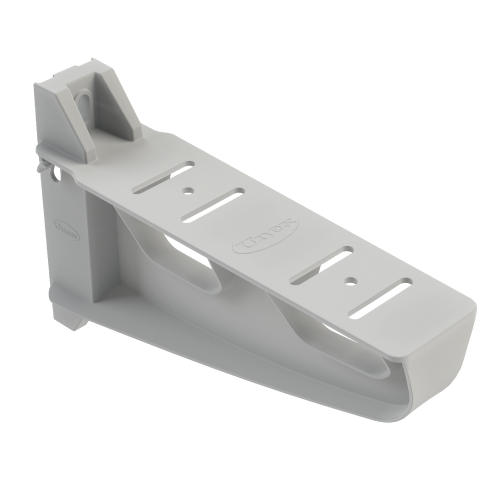

• Soporte horizontal aislante para instalaciones interiores o exteriores.
• Para la fijación directa a pared de sistemas de charolas aislantes y sistemas de charolas aislantes tipo escalera.
• Para la fijación a pared mediante unicanal 60, o Perfil U aislante 66 de sistemas de charolas aislantes y sistemas de charolas aislantes tipo escalera.
• Para la fijación a pared o techo mediante perfiles metálicos U y Omega 66, de sistemas de charolas aislantes y sistemas de charolas aislantes tipo escalera.

Ventajas

• Soportes ligeros. Fáciles de instalar y regular en altura.
• Fácil acceso a los tornillos de fijación a pared y a los de fijación de la charolas o charolas tipo escalera al soporte.
• Dispone de perforaciones para montaje combinado de 2 charolas aislantes o 2 charolas aislantes tipo escalera.
• Resistente a la corrosión. (fabricado en U48X).
• Marcado CE s/EN 61537.
• Disponibilidad inmediata desde nuestro centro logístico gracias a un completo stock de todas las referencias.

Diseño

• Montaje seguro, fácil y rápido.
• Compatible con Perfil U en U23X.
• Compatible con perfil U y Omega en Acero.
• Compatible con unicanal 60 en U48X.
• Compatible con unicanal metálicos conformes con BS 6946.

Instrucciones de montaje

• Para el cumplimiento de las características definidas en el presente documento, la instalación se ha de realizar de acuerdo con las instrucciones de montaje que se suministran en el embalaje del producto principal y están disponibles también en la página www.unex.net.

Composición del producto

• Materia prima: Soportes horizontales aislantes en U48X gris RAL 7035.
• Contenido de halógenos s/ EN 50642: Halogen free.
• Contenido de siliconas: Sin silicona (<0,01%)⁽¹⁾
• Cumplimiento Directiva RoHS II: Conforme

Características constructivas y funcionales

• Carga de trabajo de seguridad (SWL): Los elementos de soporte deben cumplir con EN 61537: 2006 y deben resistir al menos las cargas nominales máximas de los sistemas de charolas aislantes y charolas aislantes tipo escalera correspondientes.
• Embalado del producto: Producto perfectamente embalado y claramente identificado.

Características de materia prima U48X

• Contenido en halógenos s/EN IEC 63355: 2023: Halogen free
• Contenido en siliconas: <0,01% ⁽¹⁾
• Contenido en ftalatos s/ASTM D2124-99:2004: <0,01% ⁽¹⁾
• Rigidez dieléctrica s/IEC 60243-1:2013: 18±5 kV/mm
  Probeta espesor 2,0 mm.
• Clasificación de comportamiento al fuego s/NF F 16-101:1998: Clase F2
• Ensayos de inflamabilidad UL de materiales plásticos s/ANSI/UL 94: 1990: Grado UL94: V0
  Probeta espesor 3,2 mm
• L.O.I. Índice de oxígeno s/EN ISO 4589:1999: (Concentración %) =32±3
  Probeta espesor 3,2 mm
• Coeficiente de dilatación lineal: 0,07 mm/°C m. ⁽⁵⁾
• Comportamiento frente a agentes químicos: Resiste el ataque de la mayoría de:
  - Aceites (minerales, vegetales y parafinas)
  - Ácidos diluidos
  - Ácidos grasos
  - Alcoholes
  - Carbonatos, Fosfatos, Nitratos, Sulfatos y otras soluciones salinas
  - Hidrocarburos alifáticos
  - Hidróxidos diluidos
  Sin embargo, es atacados por la mayoría de:
  - Aminas
  - Cetonas
  - Fenoles
  - Hidrocarburos aromáticos ^{(6, 5, 7)}
