Ficha técnica

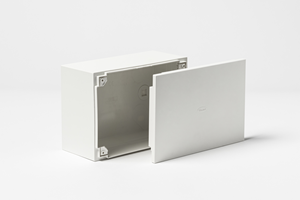

Caixas de conexões 40 em cor branco
sem halogéneos
Descrição
Utilização
- Caixas de conexões de montagem superficial em parede e teto, para conexões de cabos em instalações elétricas e de comunicação.
- Aplicações interiores.
- Compatível com qualquer sistema de condutas comuns do mercado: calhas, tubos e cabos.
- Apta para montagem contínua em cantos e tetos. O desenho da caixa de conexão permite que a tampa seja instalada e removida em locais de difícil acesso.
Instalação
- Montagem à pressão da tampa. Não são necessários parafusos, tampa extraível apenas com a ajuda de uma ferramenta.
- Possibilidade de colocar parafusos na tampa de desejado. A perfuração é feita facilmente utilizando as marcações localizadas em cada canto interior da tampa. Os parafusos necessários não são fornecidos. Recomenda-se a norma DIN 7981 2,9x13.
- Paredes lisas que permitem realizar os cortes de acesso livremente, em função da canalização instalada.
- O desenho garante a robustez da caixa de conexão, mesmo após a realização das aberturas de entrada/saída.
- As caixas de pequenas dimensões, possuem ranhuras na base para integrar as calhas 78 e 73 e furos passantes de Ø4 mm para facilitar a montagem na parede.
- A caixa de 110x150x65 é cega na base para permitir a montagem suspensa nas laterais das calhas 73 e caminhos de cabos 66, garantindo os graus de proteção.
- A orientação da perfuração permite o alinhamento da caixa de conexão durante a montagem.
Desenho
- Cor: branco RAL 9010.
- Homogeneidade de cores com as gamas de calhas Unex.
- As alturas das caixas de conexões correspondem às alturas das calhas Unex 78 e 73.
- Pode pintar-se para integrar-se com o ambiente.
Características sistema de caixas de conexões 40
|
Matéria-prima
|
|
|---|---|
|
Caixas de conexões
|
U48X. (Ver dados técnicos de matéria-prima).
|
|
Aplicações
|
|
|---|---|
|
Aplicações
|
Instalações interiores.
|
|
Conteúdo em silicone
|
|
|---|---|
|
Sem silicone
|
<0,01%
|
|
Diretiva 2011/65/EU
|
|
|---|---|
|
RoHS II Compliant
|
Conforme.
|
|
EN 60670-22:2006
|
|
|---|---|
|
Natureza do material
|
Isolante
|
|
Método de instalação: Montagem à superfície.
|
Paredes, tetos, pavimentos ou mobiliário
|
|
Tipos de entradas/saídas
|
|
|
Meios de fixação de cabos/tubos
|
Sem sistema de fixação
|
|
Temperatura mínima durante a instalação
|
-25 ºC
|
|
Grau de proteção contra o acesso a partes perigosas e contra o acesso de corpos sólidos s/ IEC 60529 com um mínimo de IP2X
|
IP4X
|
|
Grau de proteção contra a entrada de água s/ IEC 60529
|
IPX0
|
|
Acessórios de fixação fornecidos com as caixas:
|
Caixas desenhadas para qualquer outro sistema.
|
|
Método de fixação dos terminais ou dispositivos de ligação na caixa de ligação:
|
Sem fixação (para terminais ou dispositivos de conexões flutuantes)
|
|
EN 50085-2-1:2006 + A1:2011
|
|
|---|---|
|
Características do material
|
Não metálico.
|
|
Temperatura mínima de armazenagem e transporte
|
-45ºC
|
|
Temperatura mínima de instalação e utilização
|
-25ºC
|
|
Temperatura máxima de utilização
|
+90ºC
|
|
Prevenção de contactos entre líquidos, condutores isolados e partes ativas
|
Não se aplica.
|
|
Resistência à propagação da chama
|
Não propagador da chama.
|
|
Características de isolamento elétrico
|
Com características de isolamento elétrico.
|
|
Continuidade elétrica
|
Sem características de continuidade elétrica.
|
|
Grau de proteção proporcionado pelo invólucro
|
IP4X. Montagem saliente na parede ou teto.
|
|
Retenção da tampa de acesso ao sistema
|
Abertura apenas com auxílio de ferramentas.
|
|
Separação para proteção elétrica
|
Sem separador interno de proteção.
|
|
Tensão estipulada
|
750 V
|
|
Proteção contra choques mecânicos
|
|
|
EN 62262:2002
|
|
|---|---|
|
Proteção contra choques mecânicos
|
|
|
EN 60695-2-11:2001
|
|
|---|---|
|
Resistência ao calor anormal: Ensaio do fio incandescente
|
Grau de severidade: 960 ºC
|
Características sistema de caixas de conexões 40
Matéria-prima
Caixas de conexões:
U48X. (Ver dados técnicos de matéria-prima).
Aplicações
Aplicações:
Instalações interiores.
Conteúdo em silicone
Sem silicone:
<0,01%
Diretiva 2011/65/EU
RoHS II Compliant:
Conforme.
EN 60670-22:2006
Natureza do material:
Isolante
Método de instalação: Montagem à superfície.:
Paredes, tetos, pavimentos ou mobiliário
Tipos de entradas/saídas:
- Sem entradas.
- Podem ser feitas aberturas de entrada/saída durante a instalação.
Meios de fixação de cabos/tubos:
Sem sistema de fixação
Temperatura mínima durante a instalação:
-25 ºC
Grau de proteção contra o acesso a partes perigosas e contra o acesso de corpos sólidos s/ IEC 60529 com um mínimo de IP2X:
IP4X
Grau de proteção contra a entrada de água s/ IEC 60529:
IPX0
Acessórios de fixação fornecidos com as caixas::
Caixas desenhadas para qualquer outro sistema.
Método de fixação dos terminais ou dispositivos de ligação na caixa de ligação::
Sem fixação (para terminais ou dispositivos de conexões flutuantes)
EN 50085-2-1:2006 + A1:2011
Características do material:
Não metálico.
Temperatura mínima de armazenagem e transporte:
-45ºC
Temperatura mínima de instalação e utilização:
-25ºC
Temperatura máxima de utilização:
+90ºC
Prevenção de contactos entre líquidos, condutores isolados e partes ativas:
Não se aplica.
Resistência à propagação da chama:
Não propagador da chama.
Características de isolamento elétrico:
Com características de isolamento elétrico.
Continuidade elétrica:
Sem características de continuidade elétrica.
Grau de proteção proporcionado pelo invólucro:
IP4X. Montagem saliente na parede ou teto.
Retenção da tampa de acesso ao sistema:
Abertura apenas com auxílio de ferramentas.
Separação para proteção elétrica:
Sem separador interno de proteção.
Tensão estipulada:
750 V
Proteção contra choques mecânicos:
- IK08
- Caixas de conexões 70x70 e 85x85: IK07
EN 62262:2002
Proteção contra choques mecânicos:
- IK08
- Caixas de conexões 70x70 e 85x85: IK07
EN 60695-2-11:2001
Resistência ao calor anormal: Ensaio do fio incandescente:
Grau de severidade: 960 ºC
Normativa de cumprimento obrigatório
|
Diretiva de Baixa Tensão 2014/35/EU
|
|
|---|---|
|
Marca CE
|
Conformidade com a norma EN 60670-22:2006 .
|
Normativa de cumprimento obrigatório
Diretiva de Baixa Tensão 2014/35/EU
Marca CE:
Conformidade com a norma EN 60670-22:2006 .
01/10/2025 11:04:20
Segundo a norma UNE-EN ISO 9001:2015 para o desenho, produção e comercialização dos Sistemas de Marca Unex.
