Porca com mola 60 em U48X

Descrição

Utilização

Porca para perfil para instalações interiores e exteriores.
Para a fixação direta, ou através de suportes, de sistemas de caminhos de cabos e sistemas de caminhos de cabos tipo escada.

Vantagens

Porca para perfil “pronta a instalar”
A mola de plástico permite utilizar a mesma porca para perfil independentemente da altura do perfil.
Resistente à corrosão. (Ver características na declaração s/EN 61537).
Marca CE s/ EN 61537.
Disponibilidade imediata no nosso centro logístico, graças a um stock completo de todas as referências.

Desenho

Montagem segura, fácil e rápida.

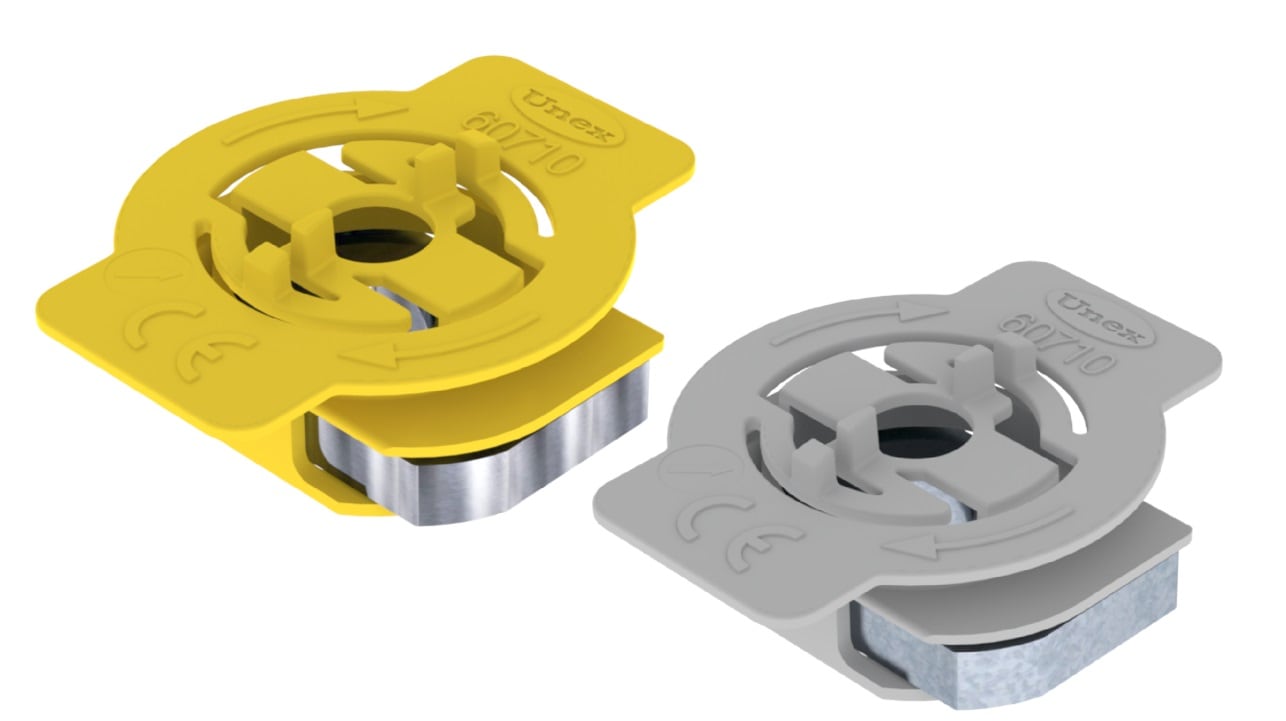

Disponível na versão -A4 cápsula amarela e -C6 cápsula cinzenta. A cápsula plástica é fabricada em U48X.
Compatível com perfil isolante 60 em U48X.
Compatível com suporte para cobertura 60 em U48X.
Compatível com suporte de perfil metálico s/norma BS 6946.

Instruções de montagem

Para cumprir as características definidas neste documento, a instalação deve ser realizada de acordo com as instruções de montagem fornecidas na embalagem do produto principal e disponíveis no site www.unex.pt.

Composição do produto

Matéria-prima: Porca para perfil em aço inoxidável AISI 316 – A4 (ref. 60710-A4). Cápsula plástica em U48X amarelo.
Porca para perfil em aço galvanizado classe 6 s/EN 61537 (ref. 60710-C6). Cápsula plástica em U48X cinzento.
Conteúdo de halogéneos s/EN 50642: Halogen free.
Conteúdo de silicone: Sem silicone (<0,01%)⁽¹⁾
Cumprimento Diretiva RoHS II: Conforme

Características

EN 61537:2007 Norma Europeia de Caminhos de cabos e Caminhos de cabos tipo Escada
Temperatura mín./máx. de transporte, armazenagem, instalação e utilização	-20 ºC a +90 ºC.
Propriedades elétricas	Metálico. Sem continuidade elétrica. Condutor.
Resistência à propagação da chama s/ EN 60695-11-2:2003 (2)⁽³⁾	Não propagador da chama.
Revestimento	Ref. 60710-A4 sem revestimento. Ref. 60710-C6 com revestimento metálico equivalente a classe 6 s/EN 61537.
Dimensões disponíveis - Métrica [mm]	refs. 60710-A4 e 60710-C6: M8
Resistência à flexão da porca sobre maciço metálico	60710-A4, 60710-C6 - 500 kg
Fio incandescente s/ EN 60695-2-11:2001 (2)⁽³⁾	Grau de severidade 960ºC
Resistência frente à corrosão húmida e salina	Ref. 60710-A4 - Classe 9B. Aço inoxidável AISI 316 - A4. Cápsula plástica em U48X: Inerentemente resistente à corrosão e não necessita ensaio. Ref. 60710-C6 - Classe 6. Aço galvanizado equivalente a classe 6 com 550 h de Névoa Salina s/ISO 227. Cápsula plástica em U48X: Inerentemente resistente à corrosão e não necessita ensaio.

BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations
Resistência ao deslizamento - apdo. 8.1 - Slip	Porca para perfil 60 montada sobre os perfis 60202-48 e 60204-48: 18 kg (com torque de aperto 10 Nm).
Resistência à extração - apdo. 8.2 - Pull out	Porca para perfil 60 montada sobre os perfis 60202-48 e 60204-48: 76 kg (com torque de aperto 10 Nm).

Características

EN 61537:2007 Norma Europeia de Caminhos de cabos e Caminhos de cabos tipo Escada

Temperatura mín./máx. de transporte, armazenagem, instalação e utilização:

-20 ºC a +90 ºC.

Propriedades elétricas:

Metálico.
Sem continuidade elétrica.
Condutor.

Resistência à propagação da chama s/ EN 60695-11-2:2003 (2):⁽³⁾

Não propagador da chama.

Revestimento:

Ref. 60710-A4 sem revestimento.
Ref. 60710-C6 com revestimento metálico equivalente a classe 6 s/EN 61537.

Dimensões disponíveis - Métrica [mm]:

refs. 60710-A4 e 60710-C6: M8

Resistência à flexão da porca sobre maciço metálico:

60710-A4, 60710-C6 - 500 kg

Fio incandescente s/ EN 60695-2-11:2001 (2):⁽³⁾

Grau de severidade 960ºC

Resistência frente à corrosão húmida e salina:

Ref. 60710-A4 - Classe 9B. Aço inoxidável AISI 316 - A4. Cápsula plástica em U48X: Inerentemente resistente à corrosão e não necessita ensaio.
Ref. 60710-C6 - Classe 6. Aço galvanizado equivalente a classe 6 com 550 h de Névoa Salina s/ISO 227. Cápsula plástica em U48X: Inerentemente resistente à corrosão e não necessita ensaio.

BS 6946:1988 Specification for Metal Channel Cable Support Systems for Electrical Installations

Resistência ao deslizamento - apdo. 8.1 - Slip:

Porca para perfil 60 montada sobre os perfis 60202-48 e 60204-48: 18 kg (com torque de aperto 10 Nm).

Resistência à extração - apdo. 8.2 - Pull out:

Porca para perfil 60 montada sobre os perfis 60202-48 e 60204-48: 76 kg (com torque de aperto 10 Nm).

Características construtivas e funcionais

Carga de trabalho segura (SWL): Os elementos de suporte devem estar em conformidade com a EN 61537: 2006 e devem resistir pelo menos às cargas nominais máximas dos respetivos sistemas de caminho de cabos e caminho de cabos tipo escada.
Embalagem do produto: Produto perfeitamente embalado e claramente identificado.

Normativa de cumprimento obrigatório

Conformidade com os requisitos da Diretiva de Baixa Tensão 2014/35/UE
Marca CE	Porca para perfil 60. Conformidade com a norma EN 61537:2007.

Normativa de cumprimento obrigatório

Conformidade com os requisitos da Diretiva de Baixa Tensão 2014/35/UE

Marca CE:

Porca para perfil 60. Conformidade com a norma EN 61537:2007.

Características da matéria-prima U48X

Matéria-prima base: Componente termoplástico 100% reciclado e sem halogéneos ⁽⁴⁾
Conteúdo em halogéneos s/EN 50642: 2018: Halogen free
Conteúdo em silicone: <0,01% ⁽¹⁾
Conteúdo em ftalatos s/ASTM D2124-99:2004: <0,01% ⁽¹⁾
Rigidez dielétrica s/IEC 60243-1:2013: 18±5 kV/mm
Proveta espessura 2,0 mm.
Classificação de comportamento ao fogo s/NF F 16-101:1998: Classe F2
Ensaios de inflamabilidade UL de materiais plásticos s/ANSI/UL 94:1990: Grau UL94: V0
Proveta espessura 3,2 mm
L.O.I. Índice de oxigénio s/EN ISO 4589:1999: (Concentração %) =32±3
Proveta espessura 3,2 mm
Coeficiente de dilatação linear: 0,07 mm/°C m. ⁽⁵⁾
Comportamento frente aos agentes químicos: Resiste ao ataque da maioria de:
- Óleos (minerais, vegetais e parafinas)
- Ácidos diluídos
- Ácidos gordos
- Álcoois
- Carbonatos, fosfatos, nitratos, sulfatos e outras soluções salinas
- Hidrocarbonetos alifáticos
- Hidróxidos diluídos
No entanto, é atacado pela maioria de:
- Aminas
- Cetonas
- Fenóis
- Hidrocarbonetos aromáticos ⁽⁵⁾

Notas

1. Limite de deteção para a técnica analítica aplicada.

2. Exceto referências novas, em processo de obtenção de marcas de qualidade e homologações. Ver informação por referência em www.unex.pt

3. Ensaio realizado segundo os requisitos da norma EN 61537:2007 / IEC 61537:2006

4. Valor correspondente aos últimos 5 anos, sujeito a disponibilidade.

5. As características marcadas baseiam-se em ensaios pontuais sobre a matéria-prima utilizada na fabricação dos nossos produtos ou refletem os valores geralmente aceites na prática pelos fabricantes de matéria-prima e que disponibilizamos unicamente a título informativo e indicativo.

* A informação deste documento é um resumo dos dados técnicos mais utilizados pelos nossos clientes. Para mais detalhe entre em contacto com a nossa assistência técnica.

** Unex aparellaje eléctrico, S.L. reserva-se o direito de modicar qualquer das características dos produtos que fabrica. Este documento é uma cópia não controlada, que não será atualizada caso se produzam alterações no seu conteúdo.
